Схема - Комплект цепи ГРМ MGR-1005

Кузов/объем	Период установки	Конфигурация
ZWA10L	2010.12-...	1.8L Бензин 2ZRFXE EFI (136 л.с. / 100 кВт) Передний привод. Левый руль
ZWA10	2010.12-...	1.8L Бензин 2ZRFXE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль
ZWA10L	2010.12-2013.12	1.8L Бензин 5ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль

ALLION

Кузов/объем	Период установки	Конфигурация
ZRT265	2007.05-2010.04	1.8L Бензин 2ZRFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZRT260	2007.05-2010.04	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

AURIS

Кузов/объем	Период установки	Конфигурация
ZRE154H	2006.10-2009.10	1.8L Бензин 2ZRFE EFI (127 л.с. / 93 кВт) Полный привод (4WD). Правый руль
ZRE152H	2006.10-2009.10	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль
ZRE151L	2006.10-2012.08	1.6L Бензин 1ZRFE EFI (124 л.с. / 91 кВт) Передний привод. Левый руль JPP
ZRE151L	2007.02-2009.02	1.6L Бензин 1ZRFE EFI (124 л.с. / 91 кВт) Передний привод. Левый руль UKP
ZRE151L	2007.02-2012.11	1.6L Бензин 1ZRFE EFI (124 л.с. / 91 кВт) Передний привод. Левый руль UKP
ZWE186L	2012.10-2018.11	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль UKP
ZWE186H	2016.04-2018.03	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль

C-HR

Кузов/объем	Период установки	Конфигурация
ZYX10L	2016.10-...	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль
ZYX10	2016.12-2019.10	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Правый руль

COROLLA

Кузов/объем	Период установки	Конфигурация
ZRE151L	2006.11-2013.04	1.6L Бензин 1ZRFE EFI (124 л.с. / 91 кВт) Передний привод. Левый руль JPP
ZRE142L	2007.12-2013.08	1.8L Бензин 2ZRFE EFI (132 л.с. / 97 кВт) Передний привод. Левый руль
ZRE142L	2008.01-2013.08	1.8L Бензин 2ZRFE EFI (132 л.с. / 97 кВт) Передний привод. Левый руль
ZRE151L	2008.02-2010.06	1.6L Бензин 1ZRFE EFI (124 л.с. / 91 кВт) Передний привод. Левый руль S.AFRICA
ZRE181L	2013.06-2016.05	1.6L Бензин 1ZRFE EFI (122 л.с. / 90 кВт) Передний привод. Левый руль JPP
ZRE182L	2013.06-2016.05	1.8L Бензин 2ZRFE EFI (133 л.с. / 98 кВт) Передний привод. Левый руль JPP
ZRE181L.Rus	2016.06-2019.01	1.6L Бензин 1ZRFE EFI (122 л.с. / 90 кВт) Передний привод. Левый руль JPP
ZRE182L.Rus	2016.06-2019.01	1.8L Бензин 2ZRFE EFI (140 л.с. / 103 кВт) Передний привод. Левый руль JPP

COROLLA AXIO

Кузов/объем	Период установки	Конфигурация
ZRE142	2006.09-2010.04	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль
ZRE144	2006.09-2010.05	1.8L Бензин 2ZRFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZRE142	2010.04-2012.04	1.8L Бензин 2ZRFAE EFI (144 л.с. / 105 кВт) Передний привод. Правый руль
ZRE144	2010.05-2012.04	1.8L Бензин 2ZRFAE EFI (144 л.с. / 105 кВт) Полный привод (4WD). Правый руль

COROLLA FIELDER

Кузов/объем	Период установки	Конфигурация
ZRE142G	2006.09-2010.04	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль
ZRE144G	2006.09-2010.05	1.8L Бензин 2ZRFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZRE142G	2010.04-2012.04	1.8L Бензин 2ZRFAE EFI (144 л.с. / 105 кВт) Передний привод. Правый руль
ZRE144G	2010.05-2012.04	1.8L Бензин 2ZRFAE EFI (133 л.с. / 87 кВт) Полный привод (4WD). Правый руль

COROLLA RUMION

Кузов/объем	Период установки	Конфигурация
ZRE154N	2007.10-2009.12	1.8L Бензин 2ZRFE EFI (128 л.с. / 94 кВт) Полный привод (4WD). Правый руль
ZRE152N	2007.10-2009.12	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

IST

Кузов/объем	Период установки	Конфигурация
ZSP110	2007.07-2010.08	1.8L Бензин 2ZRFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

MATRIX

Кузов/объем	Период установки	Конфигурация
ZRE142L	2008.01-2014.06	1.8L Бензин 2ZRFE EFI (132 л.с. / 97 кВт) Передний привод. Левый руль

NOAH

Кузов/объем	Период установки	Конфигурация
ZWR80W	2014.02-2021.12	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль

PREMIO

Кузов/объем	Период установки	Конфигурация
ZRT265	2007.05-2010.04	1.8L Бензин 2ZRFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZRT260	2007.05-2010.04	1.8L Бензин 2ZRFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

PRIUS

Кузов/объем	Период установки	Конфигурация
ZVW30L	2009.04-2015.11	1.8L Бензин 2ZRFXE EFI (178 л.с. / 132 кВт) Передний привод. Левый руль EUR
ZVW30L	2009.04-2015.11	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Левый руль
ZVW30	2009.04-2015.11	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль
ZVW35L	2009.12-2010.10	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Левый руль
ZVW35L	2009.12-2010.10	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль PLUG-IN HYBRID
ZVW35L	2012.01-2015.06	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль
ZVW35L	2012.05-2016.04	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Левый руль PLUG-IN HYBRID
ZVW50	2015.11-2018.12	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Правый руль
ZVW50L	2015.11-2023.01	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Левый руль
ZVW51	2015.11-2023.01	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Правый руль
ZVW55	2015.11-2023.01	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Полный привод (4WD). Правый руль

PRIUS +

Кузов/объем	Период установки	Конфигурация
ZVW40L	2012.05-...	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль PLUG-IN HYBRID

PRIUS A

Кузов/объем	Период установки	Конфигурация
ZVW40W	2011.04-2021.03	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль
ZVW41W	2011.04-2021.03	1.8L Бензин 2ZRFXE EFI Передний привод. Правый руль

PRIUS PHV

Кузов/объем	Период установки	Конфигурация
ZVW35	2009.12-2016.04	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль

PRIUS V

Кузов/объем	Период установки	Конфигурация
ZVW41L	2011.09-2017.11	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль
ZVW41L	2011.09-2018.11	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Левый руль
ZVW40R	2012.05-...	1.8L Бензин 2ZRFXE EFI (98 л.с. / 72 кВт) Передний привод. Правый руль PLUG-IN HYBRID

VOXY

Кузов/объем	Период установки	Конфигурация
ZWR80W	2014.02-2021.12	1.8L Бензин 2ZRFXE EFI (99 л.с. / 73 кВт) Передний привод. Правый руль

YARIS

Кузов/объем	Период установки	Конфигурация
ZSP90L	2006.11-2010.06	1.8L Бензин 2ZRFE EFI (133 л.с. / 98 кВт) Передний привод. Левый руль JPP
ZSP90L	2006.11-2010.06	1.8L Бензин 2ZRFE EFI (133 л.с. / 98 кВт) Передний привод. Левый руль JPP

Характеристики:

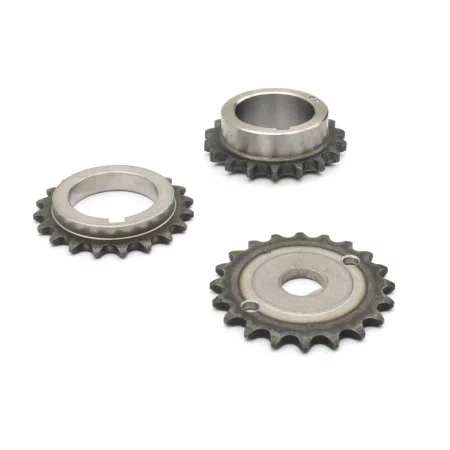

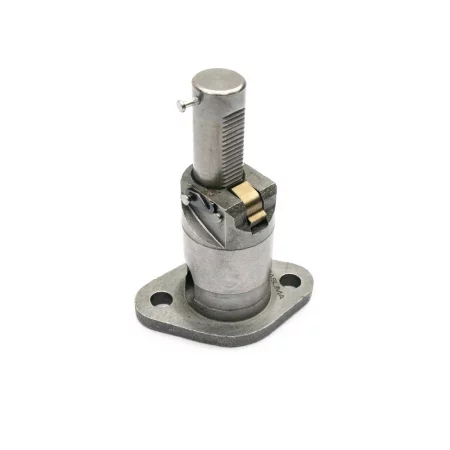

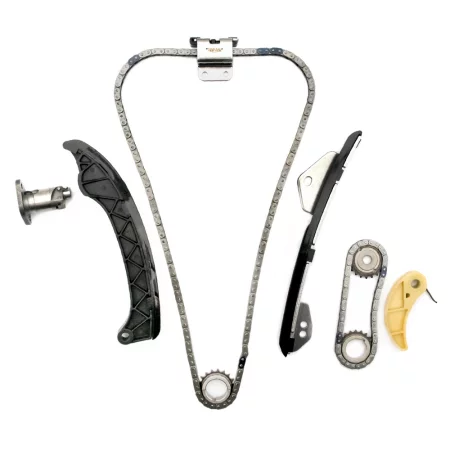

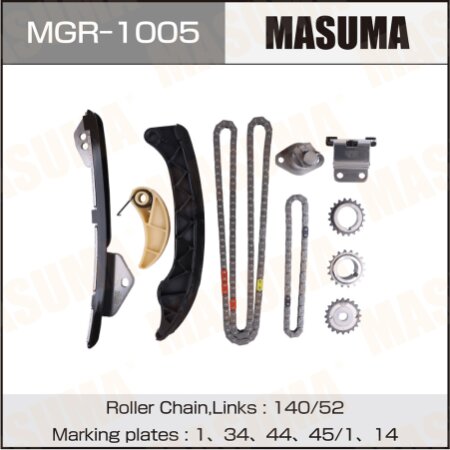

Комплектация: Гидронатяжитель цепи ГРМ; Направляющая цепи ГРМ; Натяжитель цепи распределительного вала; Планка натяжителя цепи ГРМ; Успокоитель цепи ГРМ; Цепь ГРМ №1; Цепь ГРМ №2; Шестерня коленчатого вала №1; Шестерня коленчатого вала №2; Шестерня распределительного вала

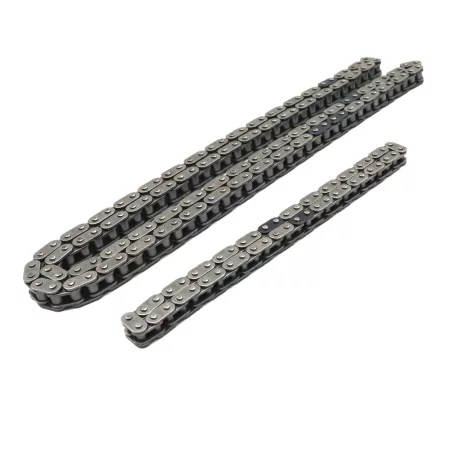

Компания Masuma производит полный комплект для замены цепи ГРМ, который позволяет комплексно обслужить газораспределительный механизм. Цепи ГРМ Masuma произведены из высококачественных сплавов, которые отличаются износостойкостью и долговечностью. Ролики цепи проходят процесс нитроцементации, благодаря которому имеют упрочненный поверхностный слой.

Предел прочности (механическое напряжение): 13KN (~1325 кг)
Внешняя пластина (материал - 40Mn, твердость - 47-51HRC)
Внутренняя пластина (материал - 50CrV, твердость - 48-52HRC)
Штырь (материал - 38CrMoAl, твердость - 88-92HR15N)
Ролик (материал - 20CrNiMo, твердость - 88-92HE15N, нитроцементация - 0.15-0.25 мм)

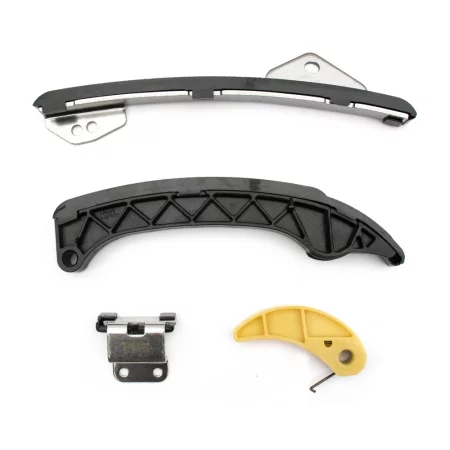

Башмаки натяжителя цепи ГРМ Masuma эффективно снижают амплитуду колебаний цепи ГРМ. Покрыты сверхпрочным полимерным материалом, обеспечивающим длительный срок службы.

Успокоители цепи ГРМ Masuma гасят остаточную вибрацию после нятяжителя, не позволяя цепи соскочить со звездочек на распределительном и коленчатом валах. Снижают уровень шума. Комплексная замена всех частей узла гарантирует правильную работу ГРМ.

Лабораторные испытания показали — незначительные смещения угла фазы газораспределения начались после 19 102 часов работы при переменных нагрузках (стендовые испытания проводились на двигателях — 1ZZ-FE, SR20). ""Обкаточный стенд"" показал - незначительное смещение угла фазы, газораспределения начались после 357 000 км. Испытания в реальных условиях ~ 241 000 - 287 000 км. Подводя итоги испытаний, ресурс комплекта цепи ГРМ Masuma составляет не менее 200 000км.
