Схема - Комплект цепи ГРМ MGR-1003

Кузов/объем	Период установки	Конфигурация
ZZE124	2002.09-2006.09	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZE122	2002.09-2006.09	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

ALLION

Кузов/объем	Период установки	Конфигурация
ZZT245	2001.12-2007.05	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZT240	2001.12-2007.05	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

AURIS

Кузов/объем	Период установки	Конфигурация
ZZE150L	2007.03-2008.12	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP

AVENSIS

Кузов/объем	Период установки	Конфигурация
ZZT220L	2000.07-2003.01	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT220L	2000.10-2003.01	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT220L	2000.10-2003.01	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT221L	2000.10-2003.01	1.8L Бензин 1ZZFE EFI (128 л.с. / 94 кВт) Передний привод. Левый руль
ZZT221L	2000.10-2003.01	1.8L Бензин 1ZZFE EFI (128 л.с. / 94 кВт) Передний привод. Левый руль
ZZT221L	2000.10-2003.01	1.8L Бензин 1ZZFE EFI (129 л.с. / 95 кВт) Передний привод. Левый руль
ZZT251L	2003.03-2008.10	1.8L Бензин 1ZZFE EFI (129 л.с. / 95 кВт) Передний привод. Левый руль
ZZT250L	2003.04-2008.11	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT250L	2003.04-2008.11	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT251L	2003.04-2008.11	1.8L Бензин 1ZZFE EFI (129 л.с. / 95 кВт) Передний привод. Левый руль

AVENSIS WAGON

Кузов/объем	Период установки	Конфигурация
ZZT250L	2003.04-2008.11	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZT251L	2003.04-2008.11	1.8L Бензин 1ZZFE EFI (129 л.с. / 95 кВт) Передний привод. Левый руль

CALDINA

Кузов/объем	Период установки	Конфигурация
ZZT241W	2002.09-2007.06	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

CELICA

Кузов/объем	Период установки	Конфигурация
ZZT230L	1999.08-2005.07	1.8L Бензин 1ZZFE EFI (140 л.с. / 103 кВт) Передний привод. Левый руль
ZZT230L	1999.08-2005.09	1.8L Бензин 1ZZFE EFI (143 л.с. / 105 кВт) Передний привод. Левый руль
ZZT230	1999.08-2006.04	1.8L Бензин 1ZZFE EFI (145 л.с. / 107 кВт) Передний привод. Правый руль

COROLLA

Кузов/объем	Период установки	Конфигурация
ZZE111L	1999.10-2001.07	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE112L	1999.10-2001.07	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль JPP
ZZE111L	1999.10-2001.09	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE112L	1999.10-2001.09	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZE111L	1999.11-2001.11	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль UKP
ZZE111L	2000.02-2001.09	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль
ZZE111L	2000.02-2001.09	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль
ZZE112L	2000.02-2001.09	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZE112L	2000.02-2001.09	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль JPP
ZZE112L	2000.02-2001.11	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль UKP
ZZE122	2000.08-2006.09	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль
ZZE120L	2001.10-2006.10	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE121L	2001.10-2006.10	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль JPP
ZZE120L	2001.11-2007.02	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль UKP
ZZE120L	2001.11-2007.02	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль UKP
ZZE120L	2002.01-2004.05	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE121L	2002.01-2004.05	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль JPP
ZZE120L	2002.01-2006.10	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль UKP
ZZE121L	2002.01-2006.12	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль UKP
ZZE121L	2002.01-2006.12	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль UKP
ZZE121L	2002.01-2007.02	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль UKP
ZZE124	2002.08-2006.09	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZE120L	2002.08-2007.02	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль UKP
ZZE121L	2002.08-2007.02	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль UKP
ZZE120L	2002.09-2006.10	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE121L	2002.09-2006.10	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль JPP
ZZE150L	2006.11-2008.12	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль JPP
ZZE150L	2008.02-2009.02	1.4L Бензин 4ZZFE EFI (97 л.с. / 71 кВт) Передний привод. Левый руль S.AFRICA

COROLLA FIELDER

Кузов/объем	Период установки	Конфигурация
ZZE124G	2000.08-2006.09	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZE122G	2000.08-2006.09	1.8L Бензин 1ZZFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

COROLLA RUNX

Кузов/объем	Период установки	Конфигурация
ZZE124	2002.09-2006.09	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZE122	2002.09-2006.09	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

COROLLA SPACIO

Кузов/объем	Период установки	Конфигурация
ZZE122N	2001.05-2007.06	1.8L Бензин 1ZZFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль
ZZE124N	2001.08-2007.06	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль

COROLLA VERSO

Кузов/объем	Период установки	Конфигурация
ZZE121L	2001.10-2004.01	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZZE122L	2001.12-2004.01	1.8L Бензин 1ZZFE EFI (135 л.с. / 99 кВт) Передний привод. Левый руль
ZNR10L	2004.02-2009.02	1.6L Бензин 3ZZFE EFI (110 л.с. / 81 кВт) Передний привод. Левый руль
ZNR11L	2004.02-2009.02	1.8L Бензин 1ZZFE EFI (129 л.с. / 95 кВт) Передний привод. Левый руль

ISIS

Кузов/объем	Период установки	Конфигурация
ZNM10W	2004.09-2009.09	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль
ZNM10G	2004.09-2009.09	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

MR-S

Кузов/объем	Период установки	Конфигурация
ZZW30	1999.10-2002.08	1.8L Бензин 1ZZFE EFI (140 л.с. / 103 кВт) Задний привод. Правый руль
ZZW30	2002.08-2007.07	1.8L Бензин 1ZZFE EFI (140 л.с. / 103 кВт) Задний привод. Правый руль

MR2

Кузов/объем	Период установки	Конфигурация
ZZW30L	1999.12-2005.09	1.8L Бензин 1ZZFE EFI (140 л.с. / 103 кВт) Задний привод. Левый руль
ZZW30L	1999.12-2005.09	1.8L Бензин 1ZZFE EFI (145 л.с. / 107 кВт) Задний привод. Левый руль EUR

OPA

Кузов/объем	Период установки	Конфигурация
ZCT10	2000.04-2005.04	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Правый руль
ZCT15	2000.04-2005.04	1.8L Бензин 1ZZFE EFI (136 л.с. / 100 кВт) Полный привод (4WD). Правый руль

PREMIO

Кузов/объем	Период установки	Конфигурация
ZZT245	2001.12-2007.05	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZT240	2001.12-2007.05	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль

RAV4

Кузов/объем	Период установки	Конфигурация
ZCA25W	2000.05-2005.11	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Правый руль
ZCA26W	2000.05-2005.11	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Правый руль
ZCA25L	2000.08-2005.11	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Левый руль EUR
ZCA26L	2000.08-2005.11	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Левый руль EUR

VISTA

Кузов/объем	Период установки	Конфигурация
ZZV50	1998.06-2003.07	1.8L Бензин 1ZZFE EFI (130 л.с. / 96 кВт) Передний привод. Правый руль

VISTA ARDEO

Кузов/объем	Период установки	Конфигурация
ZZV50G	1998.06-2003.07	1.8L Бензин 1ZZFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

VOLTZ

Кузов/объем	Период установки	Конфигурация
ZZE136	2002.05-2004.02	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Передний привод. Правый руль
ZZE138	2002.05-2004.02	1.8L Бензин 1ZZFE EFI (132 л.с. / 97 кВт) Полный привод (4WD). Правый руль

WILL VS

Кузов/объем	Период установки	Конфигурация
ZZE129	2001.04-2004.04	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль
ZZE127	2001.04-2004.04	1.8L Бензин 1ZZFE EFI (136 л.с. / 100 кВт) Передний привод. Правый руль

WISH

Кузов/объем	Период установки	Конфигурация
ZNE10G	2003.01-2009.03	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Передний привод. Правый руль
ZNE14G	2003.01-2009.03	1.8L Бензин 1ZZFE EFI (125 л.с. / 92 кВт) Полный привод (4WD). Правый руль

Характеристики:

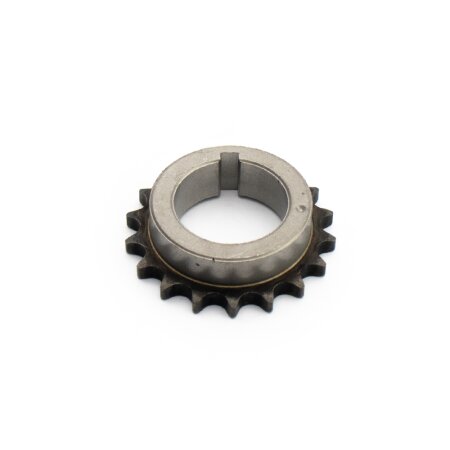

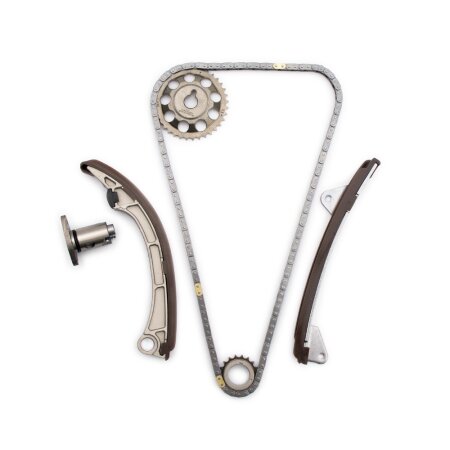

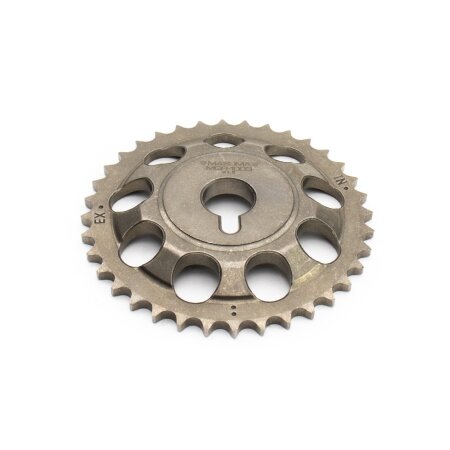

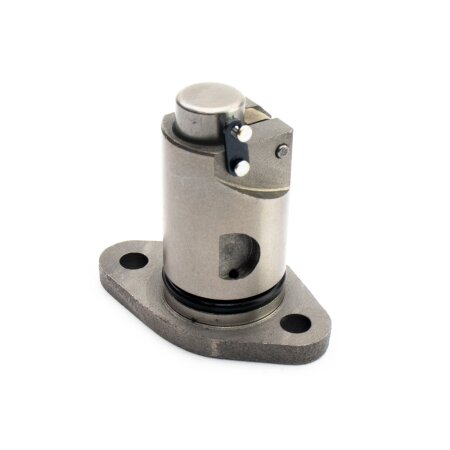

Комплектация: Гидронатяжитель цепи ГРМ; Планка натяжителя цепи ГРМ; Успокоитель цепи ГРМ; Цепь ГРМ; Шестерня коленчатого вала; Шестерня распределительного вала

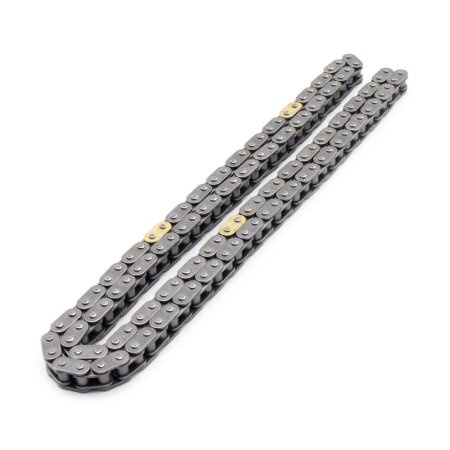

Компания Masuma производит полный комплект для замены цепи ГРМ, который позволяет комплексно обслужить газораспределительный механизм. Цепи ГРМ Masuma произведены из высококачественных сплавов, которые отличаются износостойкостью и долговечностью. Ролики цепи проходят процесс нитроцементации, благодаря которому имеют упрочненный поверхностный слой.

Предел прочности (механическое напряжение): 13KN (~1325 кг)
Внешняя пластина (материал - 40Mn, твердость - 47-51HRC)
Внутренняя пластина (материал - 50CrV, твердость - 48-52HRC)
Штырь (материал - 38CrMoAl, твердость - 88-92HR15N)
Ролик (материал - 20CrNiMo, твердость - 88-92HE15N, нитроцементация - 0.15-0.25 мм)

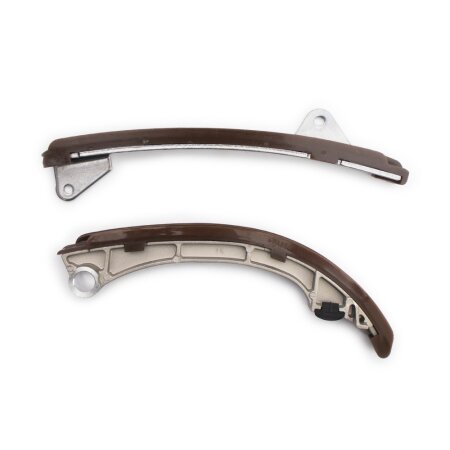

Башмаки натяжителя цепи ГРМ Masuma эффективно снижают амплитуду колебаний цепи ГРМ. Покрыты сверхпрочным полимерным материалом, обеспечивающим длительный срок службы.

Успокоители цепи ГРМ Masuma гасят остаточную вибрацию после нятяжителя, не позволяя цепи соскочить со звездочек на распределительном и коленчатом валах. Снижают уровень шума. Комплексная замена всех частей узла гарантирует правильную работу ГРМ.

Лабораторные испытания показали — незначительные смещения угла фазы газораспределения начались после 19 102 часов работы при переменных нагрузках (стендовые испытания проводились на двигателях — 1ZZ-FE, SR20). ""Обкаточный стенд"" показал - незначительное смещение угла фазы, газораспределения начались после 357 000 км. Испытания в реальных условиях ~ 241 000 - 287 000 км. Подводя итоги испытаний, ресурс комплекта цепи ГРМ Masuma составляет не менее 200 000км.
