Схема - Комплект цепи ГРМ MGR-1009

Кузов/объем	Период установки	Конфигурация
3.5L 2GR-FE. GSV40L. USA	2006.03-2012.06	3.5L Бензин 2GR-FE EFI (277 л.с. / 204 кВт) Передний привод. Левый руль
3.5L 2GR-FE. GSV60L. EUR	2012.06-2014.12	3.5L Бензин 2GR-FE EFI (277 л.с. / 204 кВт) Передний привод. Левый руль

GS250

Кузов/объем	Период установки	Конфигурация
2.5L 4GR-FSE. GRL11L. USA	2012.01-2014.12	2.5L Бензин 4GR-FSE EFI (209 л.с. / 153 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GRL11L. EUR	2012.03-2014.12	2.5L Бензин 4GR-FSE EFI (209 л.с. / 158 кВт) Задний привод. Левый руль

GS300

Кузов/объем	Период установки	Конфигурация
3.0L 3GR-FSE. GRS190L. USA	2005.01-2006.01	3.0L Бензин 3GR-FSE EFI (249 л.с. / 183 кВт) Задний привод. Левый руль
3.0L 3GR-FSE. GRS190L. EUR	2005.01-2006.01	3.0L Бензин 3GR-FSE EFI (249 л.с. / 183 кВт) Задний привод. Левый руль
3.0L 3GR-FSE. GRS195L. USA	2005.01-2006.01	3.0L Бензин 3GR-FSE EFI (249 л.с. / 183 кВт) Полный привод (4WD). Левый руль

IS250

Кузов/объем	Период установки	Конфигурация
2.5L 4GR-FSE. GSE25	2005.08-2013.04	2.5L Бензин 4GR-FSE D-4 (208 л.с. / 153 кВт) Полный привод (4WD). Правый руль
2.5L 4GR-FSE. GSE20	2005.08-2013.04	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Задний привод. Правый руль
2.5L 4GR-FSE. GSE20L. EUR	2005.08-2013.04	2.5L Бензин 4GR-FSE EFI (204 л.с. / 158 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GSE25L. USA	2005.08-2013.04	2.5L Бензин 4GR-FSE EFI (208 л.с. / 153 кВт) Полный привод (4WD). Левый руль
2.5L 4GR-FSE. GSE20L. USA	2005.09-2013.04	2.5L Бензин 4GR-FSE EFI (208 л.с. / 153 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GSE30L. USA	2013.04-2014.12	2.5L Бензин 4GR-FSE D-4 (208 л.с. / 153 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GSE30L. EUR	2013.04-2014.12	2.5L Бензин 4GR-FSE D-4 (208 л.с. / 153 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GSE35L. USA	2013.04-2014.12	2.5L Бензин 4GR-FSE D-4 (208 л.с. / 153 кВт) Полный привод (4WD). Левый руль

IS250C

Кузов/объем	Период установки	Конфигурация
2.5L 4GR-FSE. GSE20L. USA	2009.04-2014.12	2.5L Бензин 4GR-FSE EFI (208 л.с. / 153 кВт) Задний привод. Левый руль
2.5L 4GR-FSE. GSE20L. EUR	2009.04-2014.12	2.5L Бензин 4GR-FSE EFI (215 л.с. / 158 кВт) Задний привод. Левый руль

RX350

Кузов/объем	Период установки	Конфигурация
3.5L 2GR-FE. GSU30L. USA	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (276 л.с. / 203 кВт) Передний привод. Левый руль
3.5L 2GR-FE. GSU35L. USA	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (276 л.с. / 203 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FE. GSU35L. EUR	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (276 л.с. / 203 кВт). Левый руль
3.5L 2GR-FE. GSU30L. USA	2006.02-2009.01	3.5L Бензин 2GR-FE EFI (276 л.с. / 203 кВт) Передний привод. Левый руль
3.5L 2GR-FE. GSU35L. USA	2006.02-2009.01	3.5L Бензин 2GR-FE EFI (276 л.с. / 203 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FE. GGL15L. EUR	2008.12-2014.12	3.5L Бензин 2GR-FE EFI (249 л.с. / 183 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FE. GGL15L. USA	2008.12-2014.12	3.5L Бензин 2GR-FE EFI (275 л.с. / 206 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FE. GGL10L. USA	2008.12-2014.12	3.5L Бензин 2GR-FE EFI (277 л.с. / 204 кВт) Передний привод. Левый руль

RX450H

Кузов/объем	Период установки	Конфигурация
3.5L 2GR-FXE Hybrid (167HP). GYL15L. EUR	2009.03-2014.12	3.5L Бензин 2GR-FXE EFI (249 л.с. / 183 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FXE Hybrid (167HP). GYL15L. USA	2009.03-2014.12	3.5L Бензин 2GR-FXE EFI (249 л.с. / 204 кВт) Полный привод (4WD). Левый руль
3.5L 2GR-FXE Hybrid (167HP). GYL10L. USA	2009.03-2014.12	3.5L Бензин 2GR-FXE EFI (280 л.с. / 206 кВт) Передний привод. Левый руль
3.5L 2GR-FXE Hybrid (167HP). GYL10L. EUR	2009.10-2014.12	3.5L Бензин 2GR-FXE EFI (249 л.с. / 183 кВт) Передний привод. Левый руль

ALPHARD

Кузов/объем	Период установки	Конфигурация
GGH20W	2008.04-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль
GGH25W	2008.04-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль

AVALON

Кузов/объем	Период установки	Конфигурация
GSX30L	2005.01-2007.07	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Левый руль

BLADE

Кузов/объем	Период установки	Конфигурация
GRE156H	2007.08-2012.04	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль

CAMRY

Кузов/объем	Период установки	Конфигурация
GSV40L	2006.01-2011.08	3.5L Бензин 2GR-FE EFI (268 л.с. / 197 кВт) Передний привод. Левый руль
GSV50L.RUS	2011.08-2014.12	3.5L Бензин 2GR-FE EFI (249 л.с. / 183 кВт) Передний привод. Левый руль
GSV50L.EUR	2011.08-2014.12	3.5L Бензин 2GR-FE EFI (277 л.с. / 204 кВт) Передний привод. Левый руль

CROWN

Кузов/объем	Период установки	Конфигурация
GRS182	2003.12-2006.03	3.0L Бензин 3GR-FSE (256 л.с. / 188 кВт) Задний привод. Правый руль
GRS183	2003.12-2006.03	3.0L Бензин 3GR-FSE (256 л.с. / 188 кВт) Полный привод (4WD). Правый руль
GRS180	2003.12-2008.02	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Задний привод. Правый руль
GRS181	2004.08-2008.02	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Полный привод (4WD). Правый руль
GRS200	2008.02-2012.12	2.5L Бензин 4GR-FSE D-4 (203 л.с. / 149 кВт) Задний привод. Правый руль
GRS201	2008.02-2012.12	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Полный привод (4WD). Правый руль
GRS210	2012.12-2014.12	2.5L Бензин 4GR-FSE D-4 (203 л.с. / 149,3 кВт) Задний привод. Правый руль
GRS211	2012.12-2014.12	2.5L Бензин 4GR-FSE D-4 (203 л.с. / 149,3 кВт) Полный привод (4WD). Правый руль

ESTIMA

Кузов/объем	Период установки	Конфигурация
GSR50W	2006.01-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль
GSR55W	2006.01-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль

HARRIER

Кузов/объем	Период установки	Конфигурация
GSU30W	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль
GSU31W	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль
GSU35W	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль
GSU36W	2006.01-2008.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль

HIGHLANDER

Кузов/объем	Период установки	Конфигурация
GSU40L	2007.05-2010.07	3.5L Бензин 2GR-FE EFI (270 л.с. / 199 кВт) Передний привод. Левый руль
GSU45L	2007.05-2010.07	3.5L Бензин 2GR-FE EFI (270 л.с. / 199 кВт) Полный привод (4WD). Левый руль
GSU40L	2009.10-2013.12	3.5L Бензин 2GR-FE EFI (270 л.с. / 199 кВт) Передний привод. Левый руль
GSU45L	2009.10-2013.12	3.5L Бензин 2GR-FE EFI (270 л.с. / 199 кВт) Полный привод (4WD). Левый руль
GVU48L	2010.08-2014.02	3.5L Бензин 2GR-FXE EFI (231 л.с. / 170 кВт) Полный привод (4WD). Левый руль
GSU50L	2013.12-2014.12	3.5L Бензин 2GR-FE EFI (249 л.с. / 183 кВт) Передний привод. Левый руль
GSU55L	2013.12-2014.12	3.5L Бензин 2GR-FE EFI (249 л.с. / 183 кВт) Полный привод (4WD). Левый руль
GSU55L. RUS	2013.12-2014.12	3.5L Бензин 2GR-FE EFI (249 л.с. / 183 кВт) Полный привод (4WD). Левый руль
GVU58L	2014.01-2014.12	3.5L Бензин 2GR-FXE EFI (293 л.с. / 216 кВт) Полный привод (4WD). Левый руль

MARK X

Кузов/объем	Период установки	Конфигурация
GRX121	2004.11-2006.03	3.0L Бензин 3GR-FSE D-4 (256 л.с. / 188 кВт) Задний привод. Правый руль
GRX120	2004.11-2009.09	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Задний привод. Правый руль
GRX125	2004.11-2009.09	2.5L Бензин 4GR-FSE D-4 (215 л.с. / 158 кВт) Полный привод (4WD). Правый руль
GRX130	2009.10-2014.12	2.5L Бензин 4GR-FSE D-4 Задний привод. Правый руль
GRX135	2009.10-2014.12	2.5L Бензин 4GR-FSE D-4 Полный привод (4WD). Правый руль

MARK X ZIO

Кузов/объем	Период установки	Конфигурация
GGA10	2007.09-2013.10	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Задний привод. Правый руль

RAV4

Кузов/объем	Период установки	Конфигурация
GSA38L	2006.01-2012.12	3.5L Бензин 2GR-FE EFI (269 л.с. / 198 кВт) Передний привод. Левый руль
GSA33L	2006.01-2012.12	3.5L Бензин 2GR-FE EFI (269 л.с. / 198 кВт) Полный привод (4WD). Левый руль

SIENNA

Кузов/объем	Период установки	Конфигурация
GSL20L	2006.12-2009.01	3.5L Бензин 2GR-FE EFI (266 л.с. / 196 кВт) Передний привод. Левый руль
GSL23L	2006.12-2009.01	3.5L Бензин 2GR-FE EFI (266 л.с. / 196 кВт) Передний привод. Левый руль
GSL25L	2006.12-2009.01	3.5L Бензин 2GR-FE EFI (266 л.с. / 196 кВт) Полный привод (4WD). Левый руль

VANGUARD

Кузов/объем	Период установки	Конфигурация
GSA33W	2007.08-2012.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль

VELLFIRE

Кузов/объем	Период установки	Конфигурация
GGH20W	2008.04-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Передний привод. Правый руль
GGH25W	2008.04-2014.12	3.5L Бензин 2GR-FE EFI (280 л.с. / 206 кВт) Полный привод (4WD). Правый руль

VENZA

Кузов/объем	Период установки	Конфигурация
GGV10L	2008.11-2012.10	3.5L Бензин 2GR-FE EFI (268 л.с. / 197 кВт) Передний привод. Левый руль
GGV15L	2008.11-2012.10	3.5L Бензин 2GR-FE EFI (268 л.с. / 197 кВт) Полный привод (4WD). Левый руль

Характеристики:

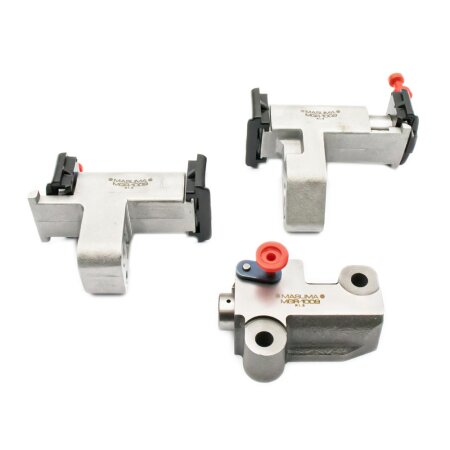

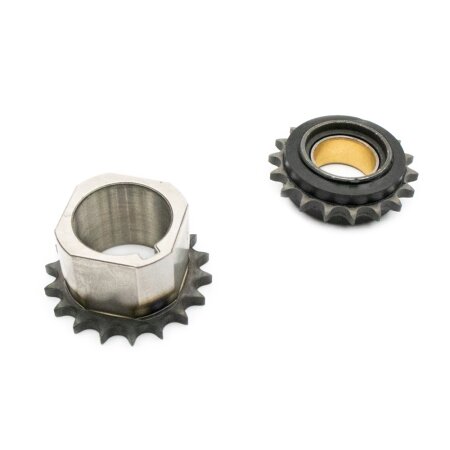

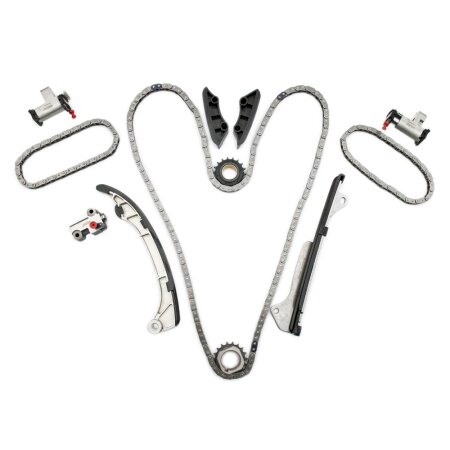

Комплектация: Гидронатяжитель цепи ГРМ; Направляющая цепи ГРМ №1; Направляющая цепи ГРМ №2; Натяжитель цепи распределительного вала №1; Натяжитель цепи распределительного вала №2; Планка натяжителя цепи ГРМ; Успокоитель цепи ГРМ; Цепь ГРМ; Цепь распределительного вала №1; Цепь распределительного вала №2; Шестерня коленчатого вала; Шестерня обводная

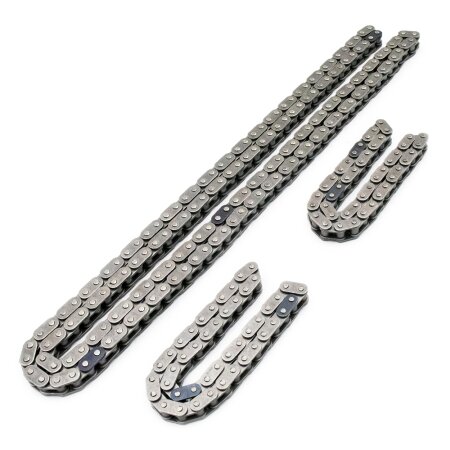

Компания Masuma производит полный комплект для замены цепи ГРМ, который позволяет комплексно обслужить газораспределительный механизм. Цепи ГРМ Masuma произведены из высококачественных сплавов, которые отличаются износостойкостью и долговечностью. Ролики цепи проходят процесс нитроцементации, благодаря которому имеют упрочненный поверхностный слой.

Предел прочности (механическое напряжение): 13KN (~1325 кг)
Внешняя пластина (материал - 40Mn, твердость - 47-51HRC)
Внутренняя пластина (материал - 50CrV, твердость - 48-52HRC)
Штырь (материал - 38CrMoAl, твердость - 88-92HR15N)
Ролик (материал - 20CrNiMo, твердость - 88-92HE15N, нитроцементация - 0.15-0.25 мм)

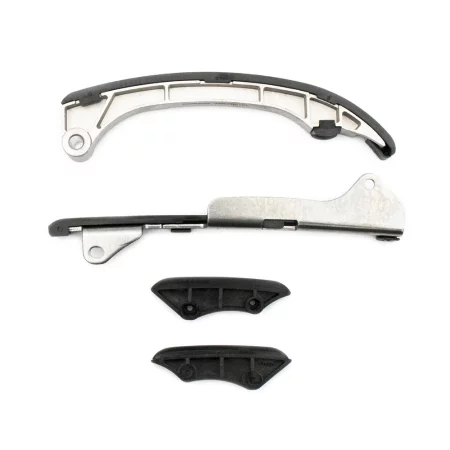

Башмаки натяжителя цепи ГРМ Masuma эффективно снижают амплитуду колебаний цепи ГРМ. Покрыты сверхпрочным полимерным материалом, обеспечивающим длительный срок службы.

Успокоители цепи ГРМ Masuma гасят остаточную вибрацию после нятяжителя, не позволяя цепи соскочить со звездочек на распределительном и коленчатом валах. Снижают уровень шума. Комплексная замена всех частей узла гарантирует правильную работу ГРМ.

Лабораторные испытания показали — незначительные смещения угла фазы газораспределения начались после 19 102 часов работы при переменных нагрузках (стендовые испытания проводились на двигателях — 1ZZ-FE, SR20). ""Обкаточный стенд"" показал - незначительное смещение угла фазы, газораспределения начались после 357 000 км. Испытания в реальных условиях ~ 241 000 - 287 000 км. Подводя итоги испытаний, ресурс комплекта цепи ГРМ Masuma составляет не менее 200 000км.

Masuma — это мировой бренд запчастей, комплектующих и расходных материалов для автомобилей. Основная специализация бренда: ресурсные детали для послегарантийного обслуживания японских машин. Стратегия компании — предложить потребителям наилучшее соотношение надёжности и цены запчастей. Вся продукция изготавливается по заказу, технологиям и под контролем головной компании Masuma Auto Spare Parts Co., LTD (Tokyo, Japan) на десятках современных заводов, расположенных в Восточной Азии.
